GENEL ÖZELLİKLER
KHC AÇIK MERKEZ HİDROLİK AYNALAR, 2-3 VEYA 4 AYAKLI TİPLER
Taban ayak dişleri 1.5mmx60° - 3mmx60°
Standart bağlama ISO-A
Hareketli parçalar alaşımlı çelikten imal edilmiş, sertleştirilmiş ve taşlanmış
2,3 ve 4 ayaklı modelleri mevcuttur
Aksesuarlar, bağlantı civata ve somunlar
TEKNİK ÖZELLİKLER
| KHC-4-206A5 | |
| Sipariş Kodu | KHC-4-206A5 |
| Ayna Ebadı | 6" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 169 |
| Bağlantı Flanşı | a5 |
| Delik İç Çapı (mm) | 45 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 12 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 15 |
| 169 | |
| Max Sıkma Kuvveti (kgf/kN) | 5820/57,1 |
| Max Çekme Kuvveti (kgf/kN) | 2250/22 |
| Devir (d/dk-rpm) | 4500 |
| Ağırlık (kg) | 13,5 |
| KHC-4-208A6 | |
| Sipariş Kodu | KHC-4-208A6 |
| Ayna Ebadı | 8" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 210 |
| Bağlantı Flanşı | a6 |
| Delik İç Çapı (mm) | 52 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 16 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 20 |
| 210 | |
| Max Sıkma Kuvveti (kgf/kN) | 9075/89 |
| Max Çekme Kuvveti (kgf/kN) | 3560/34,9 |
| Devir (d/dk-rpm) | 3600 |
| Ağırlık (kg) | 23 |
| KHC-4-210A8 | |
| Sipariş Kodu | KHC-4-210A8 |
| Ayna Ebadı | 10" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 254 |
| Bağlantı Flanşı | a8 |
| Delik İç Çapı (mm) | 75 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 19 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 25 |
| 254 | |
| Max Sıkma Kuvveti (kgf/kN) | 11325/111,1 |
| Max Çekme Kuvveti (kgf/kN) | 4400/43,1 |
| Devir (d/dk-rpm) | 3200 |
| Ağırlık (kg) | 35 |
| KHC-4-212A8 | |
| Sipariş Kodu | KHC-4-212A8 |
| Ayna Ebadı | 12" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 305 |
| Bağlantı Flanşı | a8 |
| Delik İç Çapı (mm) | 91 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 23 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 30 |
| 305 | |
| Max Sıkma Kuvveti (kgf/kN) | 14990/147 |
| Max Çekme Kuvveti (kgf/kN) | 5820/57,1 |
| Devir (d/dk-rpm) | 2700 |
| Ağırlık (kg) | 56,5 |
| KHC-4-215A11 | |
| Sipariş Kodu | KHC-4-215A11 |
| Ayna Ebadı | 15" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 381 |
| Bağlantı Flanşı | a11 |
| Delik İç Çapı (mm) | 117,5 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 23 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 50 |
| 381 | |
| Max Sıkma Kuvveti (kgf/kN) | 18355/180 |
| Max Çekme Kuvveti (kgf/kN) | 7240/71 |
| Devir (d/dk-rpm) | 1900 |
| Ağırlık (kg) | 111 |
| KHC-4-218A11 | |
| Sipariş Kodu | KHC-4-218A11 |
| Ayna Ebadı | 18" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 450 |
| Bağlantı Flanşı | a11 |
| Delik İç Çapı (mm) | 117,5 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 23 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 60 |
| 450 | |
| Max Sıkma Kuvveti (kgf/kN) | 18355 /180 |
| Max Çekme Kuvveti (kgf/kN) | 7240/71 |
| Devir (d/dk-rpm) | 1500 |
| Ağırlık (kg) | 164 |
| KHC-4-221A15 | |
| Sipariş Kodu | KHC-4-221A15 |
| Ayna Ebadı | 21" |
| Ayak Sayısı | 4 |
| Dış Çapı (mm) | 510 |
| Bağlantı Flanşı | a15 |
| Delik İç Çapı (mm) | 180 |
| Ayak Stroku (mm) | - |
| Piston Stroku (mm) | 23 |
| Standart Sert Üst Ayak ile Sıkma Çapı (Min / Max) | 120 |
| 510 | |
| Max Sıkma Kuvveti (kgf/kN) | 23870/234,1 |
| Max Çekme Kuvveti (kgf/kN) | 9200/90,2 |
| Devir (d/dk-rpm) | 1200 |
| Ağırlık (kg) | 190 |

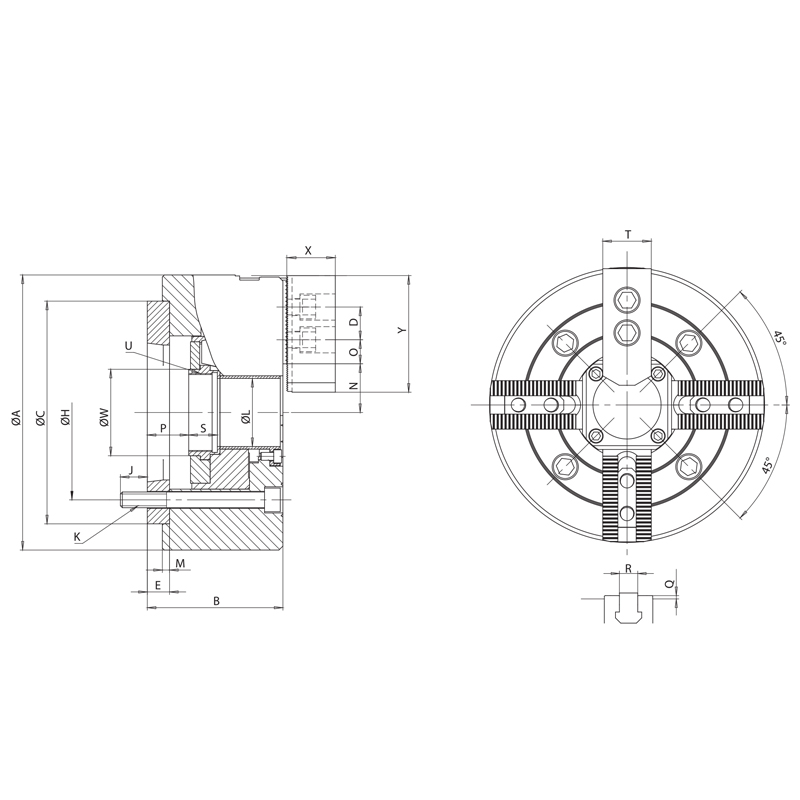

| ÖLÇÜLER | |
| 6" | |
| Ayna Ebadı | 6" |
| A | 169 |
| B | 91 |
| C (H6) | 140 |
| D | 20 |
| E | 15 |
| H | 104,78 |
| J | 16 |
| K | 4-M10 |
| L | 45 |
| M | 5 |
| N (min) | 32 |
| O (max) | 22,75 |
| O (min) | 9,25 |
| P (max) | 26 |
| P (min) | 14 |
| Q | 2 |
| R | 12 |
| S | 19 |
| T | 31 |
| U (max) | 55x2 |
| W | 60 |
| X | 37 |
| Y | 73 |
| 8" | |
| Ayna Ebadı | 8" |
| A | 210 |
| B | 103 |
| C (H6) | 170 |
| D | 25 |
| E | 17 |
| H | 133,35 |
| J | 18 |
| K | 4-M12 |
| L | 52 |
| M | 5 |
| N (min) | 38,7 |
| O (max) | 29,75 |
| O (min) | 14,75 |
| P (max) | 31,5 |
| P (min) | 15,5 |
| Q | 2 |
| R | 14 |
| S | 20,5 |
| T | 35 |
| U (max) | 60x2 |
| W | 66 |
| X | 38 |
| Y | 95 |
| 10" | |
| Ayna Ebadı | 10" |
| A | 254 |
| B | 113 |
| C (H6) | 220 |
| D | 30 |
| E | 18 |
| H | 171,45 |
| J | 20 |
| K | 4-M16 |
| L | 75 |
| M | 5 |
| N (min) | 51 |
| O (max) | 33,75 |
| O (min) | 14,25 |
| P (max) | 27 |
| P (min) | 8 |
| Q | 2 |
| R | 16 |
| S | 25 |
| T | 40 |
| U (max) | 85x2 |
| W | 94 |
| X | 43 |
| Y | 110 |
| 12" | |
| Ayna Ebadı | 12" |
| A | 305 |
| B | 122 |
| C (H6) | 220 |
| D | 30 |
| E | 18 |
| H | 171,45 |
| J | 23 |
| K | 4-M16 |
| L | 91 |
| M | 6 |
| N (min) | 61,3 |
| O (max) | 45,75 |
| O (min) | 15,75 |
| P (max) | 26 |
| P (min) | 3 |
| Q | 2 |
| R | 21 |
| S | 28 |
| T | 50 |
| U (max) | 100x2 |
| W | 106 |
| X | 51 |
| Y | 130 |
| 15" | |
| Ayna Ebadı | 15" |
| A | 381 |
| B | 149 |
| C (H6) | 300 |
| D | 43 |
| E | 22 |
| H | 235 |
| J | 28 |
| K | 4-M20 |
| L | 117,5 |
| M | 6 |
| N (min) | 82 |
| O (max) | 45,25 |
| O (min) | 16,75 |
| P (max) | 29 |
| P (min) | 6 |
| Q | 5 |
| R | 22 |
| S | 43 |
| T | 62 |
| U (max) | 130x2 |
| W | 139 |
| X | 66 |
| Y | 165 |
| 18" | |
| Ayna Ebadı | 18" |
| A | 450 |
| B | 149 |
| C (H6) | 300 |
| D | 43 |
| E | 22 |
| H | 235 |
| J | 28 |
| K | 4-M20 |
| L | 117,5 |
| M | 6 |
| N (min) | 82 |
| O (max) | 79,75 |
| O (min) | 16,75 |
| P (max) | 29 |
| P (min) | 6 |
| Q | 5 |
| R | 22 |
| S | 43 |
| T | 62 |
| U (max) | 130x2 |
| W | 139 |
| X | 66 |
| Y | 165 |
| 21" | |
| Ayna Ebadı | 21" |
| A | 530 |
| B | 155 |
| C (H6) | 380 |
| D | 60 |
| E | 27 |
| H | 330,2 |
| J | 33 |
| K | 4-M24 |
| L | 180 |
| M | 6 |
| N (min) | 112,5 |
| O (max) | 69 |
| O (min) | 23 |
| P (max) | 38 |
| P (min) | 15 |
| Q | 5 |
| R | 25 |
| S | 38 |
| T | 65 |
| U (max) | 190x2 |
| W | 206 |
| X | 73 |
| Y | 180 |
