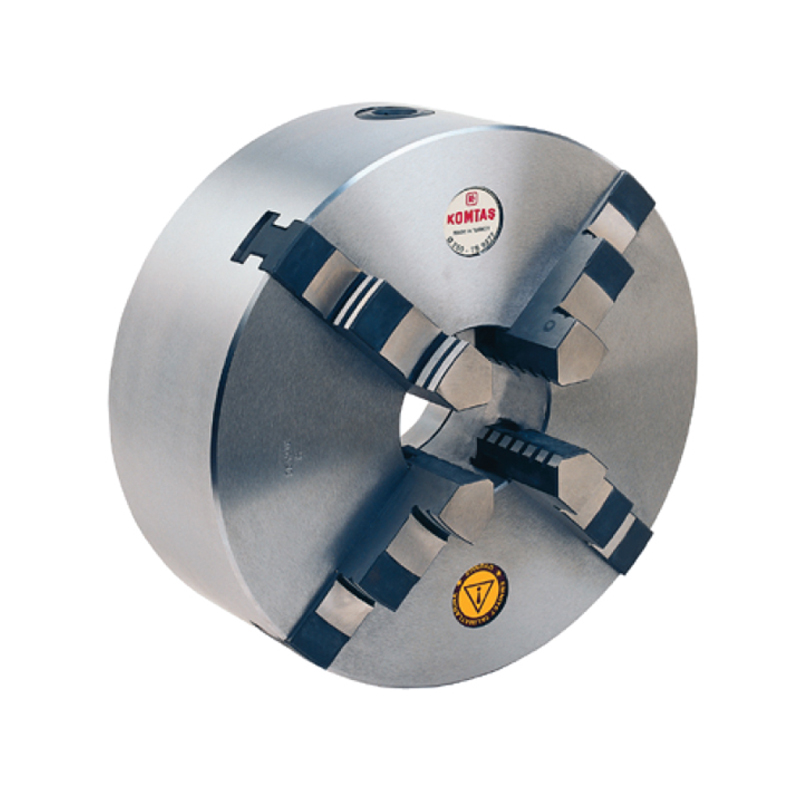

GENEL ÖZELLİKLER
Ölçüleri DIN 6350'ye göredir. Devir sayısı, sıkma kuvveti, salgı ve yalpa değerleri DIN 6386'daki teslim şartlarına uygundur.
Çelik gövde
Sertleştirilmiş, balansı alınmış yüksek düzey kalitesinde spiral
Kademelendirilmiş, sertleştirilmiş ve taşlanmış ters düz ayaklar
Ayak dış yüzeylerinin her iki tarafı taşlanmıştır.
Üniversal takım tezgahlarında, divizörlerde ve döner tablalarda kullanılır.

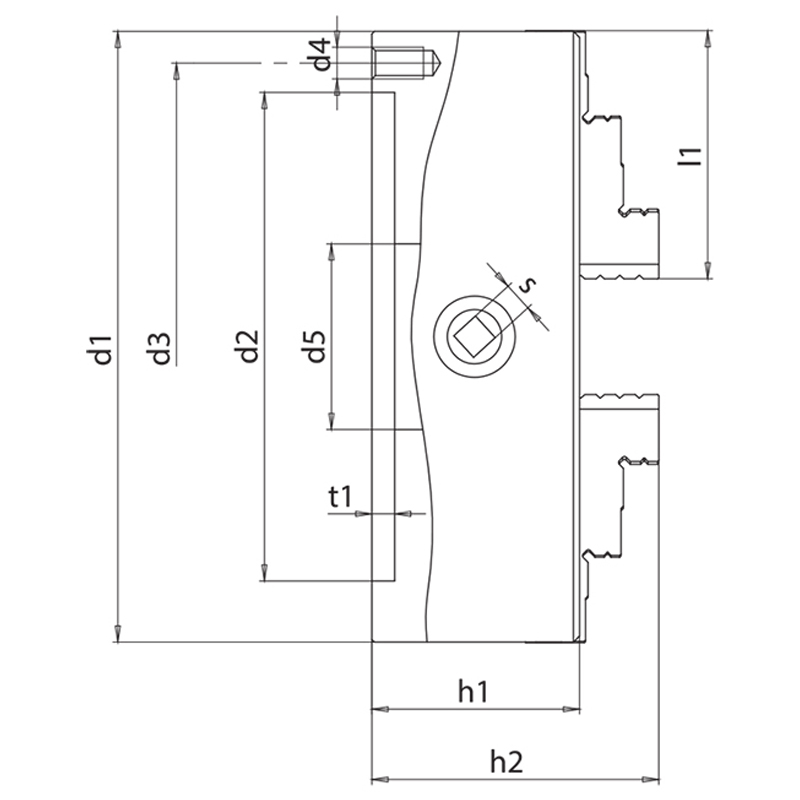

TEKNİK ÖZELLİKLER
| 103ZNZ - 104ZNS | ||
| Sipariş Kodu | 3 Ayak | 103ZNS |
| 4 Ayak | 104ZNS | |
| d1 | 100 | |
| d2H6 | 70 | |
| d3 | 83 | |
| d4 | 3xM8 | |
| d5 | 20 | |
| h1 | 50 | |
| h2 | 68 | |
| l1 | 44,3 | |
| t1 | 3 | |
| s | 8 | |
| Ağırlık | 2,4 | |
| 123ZNS - 124ZNS | ||
| Sipariş Kodu | 3 Ayak | 123ZNS |
| 4 Ayak | 124ZNS | |
| d1 | 125 | |
| d2H6 | 95 | |
| d3 | 108 | |
| d4 | 3xM8 | |
| d5 | 32 | |
| h1 | 56 | |
| h2 | 79,5 | |
| l1 | 55 | |
| t1 | 4 | |
| s | 9 | |
| Ağırlık | 4 | |
| 163ZNS - 164ZNS | ||
| Sipariş Kodu | 3 Ayak | 163ZNS |
| 4 Ayak | 164ZNS | |
| d1 | 160 | |
| d2H6 | 125 | |
| d3 | 140 | |
| d4 | 3xM10 | |
| d5 | 47 | |
| h1 | 66 | |
| h2 | 93,5 | |
| l1 | 70 | |
| t1 | 4 | |
| s | 10 | |
| Ağırlık | 7,2 | |
| 203ZNS - 204ZNS | ||
| Sipariş Kodu | 3 Ayak | 203ZNS |
| 4 Ayak | 204ZNS | |
| d1 | 200 | |
| d2H6 | 160 | |
| d3 | 176 | |
| d4 | 3xM10 | |
| d5 | 55 | |
| h1 | 75 | |
| h2 | 104,8 | |
| l1 | 83 | |
| t1 | 4 | |
| s | 11 | |
| Ağırlık | 12,7 | |
| 253ZNS - 254ZNS | ||
| Sipariş Kodu | 3 Ayak | 253ZNS |
| 4 Ayak | 254ZNS | |
| d1 | 250 | |
| d2H6 | 200 | |
| d3 | 224 | |
| d4 | 3xM12 | |
| d5 | 76 | |
| h1 | 85 | |
| h2 | 117,5 | |
| l1 | 101,5 | |
| t1 | 5 | |
| s | 12 | |
| Ağırlık | 22,5 | |
| 313ZNS - 314ZNS | ||
| Sipariş Kodu | 3 Ayak | 313ZNS |
| 4 Ayak | 314ZNS | |
| d1 | 315 | |
| d2H6 | 260 | |
| d3 | 286 | |
| d4 | 3xM16 | |
| d5 | 103 | |
| h1 | 95 | |
| h2 | 139,4 | |
| l1 | 131 | |
| t1 | 5 | |
| s | 14 | |
| Ağırlık | 40,5 | |
| 403ZNS - 404ZNS | ||
| Sipariş Kodu | 3 Ayak | 403ZNS |
| 4 Ayak | 404ZNS | |
| d1 | 400 | |
| d2H6 | 330 | |
| d3 | 362 | |
| d4 | 3xM16 | |
| d5 | 136 | |
| h1 | 108 | |
| h2 | 156,4 | |
| l1 | 159 | |
| t1 | 5 | |
| s | 17 | |
| Ağırlık | 77,5 | |

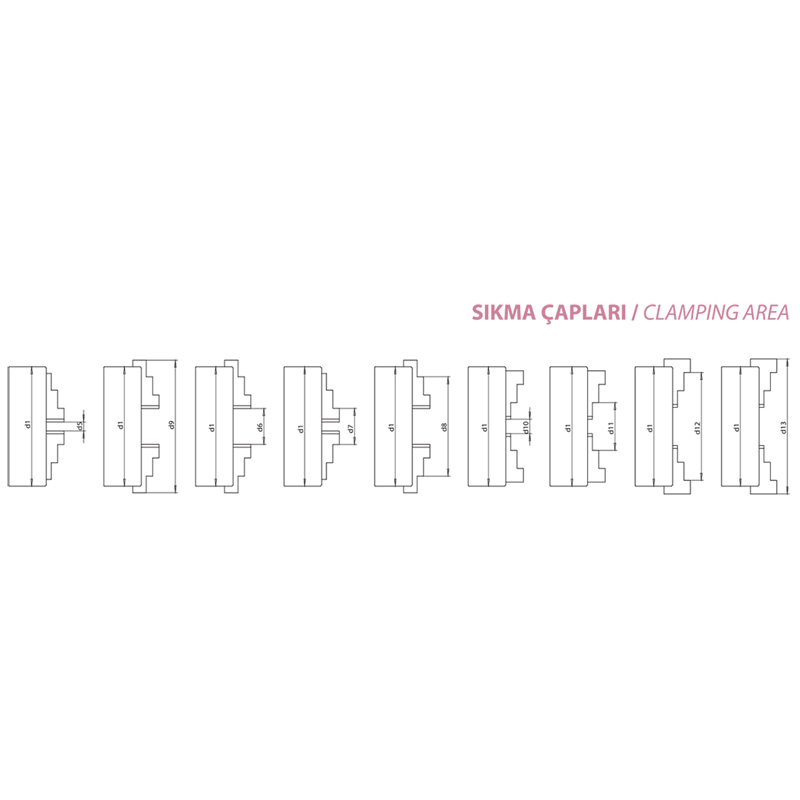

| ÖLÇÜLER | |
| d1 | 100 |
| 125 | |
| 160 | |
| 200 | |
| 250 | |
| 315 | |
| 400 | |
| d5 (min) | 3 |
| 3 | |
| 3 | |
| 4 | |
| 5 | |
| 10 | |
| 10 | |
| d6 (max) | 33 |
| 42 | |
| 68 | |
| 90 | |
| 110 | |
| 145 | |
| 200 | |
| d7 (min) | 25 |
| 34 | |
| 42 | |
| 52 | |
| 62 | |
| 80 | |
| 100 | |
| d8 (max) | 87 |
| 112 | |
| 154 | |
| 194 | |
| 240 | |
| 299 | |
| 380 | |
| d9 (max) | 115 |
| 148 | |
| 200 | |
| 250 | |
| 310 | |
| 385 | |
| 480 | |
| d10 (min) | 3 |
| 3 | |
| 3 | |
| 4 | |
| 5 | |
| 10 | |
| 20 | |
| d11 (min) | 32 |
| 38 | |
| 48 | |
| 60 | |
| 75 | |
| 96 | |
| 120 | |
| d12 (max) | 93 |
| 120 | |
| 160 | |
| 200 | |
| 250 | |
| 315 | |
| 400 | |
| d13 (max) | 115 |
| 148 | |
| 200 | |
| 250 | |
| 310 | |
| 385 | |
|
480 |
|
