Hassas İş Bağlama Sistemleri

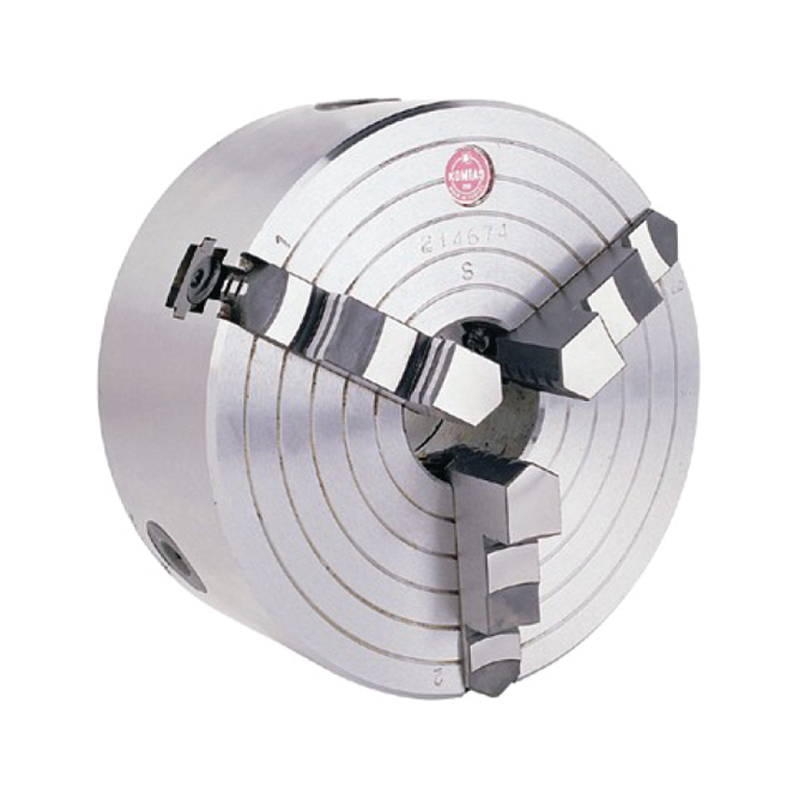

Bu sistem DIN 6350'ye göre imal edilen aynaların daha gelişmiş şeklidir. Hem döndürülebilir üst ayaklar taban ayaklarla beraber merkezi sıkma özelliğine sahiptirler. Hem de taban ayaklarda aralarında bulunan bir ayar vidasının yardımı ile birbirinden bağımsız olarak kaçık sıkma özelliğine sahiptirler.
Bu ayakların yardımı ile salgısız iş parçası bağlanabilir. Ölçüleri ve montaj şekli DIN 6351'e göredir.
İmalat Tezgahları için uygundur. Çünkü bu ayaklar döndürülerek hem düz hem de ters ayakların görevlerini yaparlar. Ayrıca yumuşak üst ayaklar takılarak da kullanılabilir.
Çelik gövde
Sertleştirilmiş, balansı alınmış yüksek yüzey kalitesinde spiral
Kademelendirilmiş, sertleştirilmiş ve taşlanmış ters düz ayaklar.

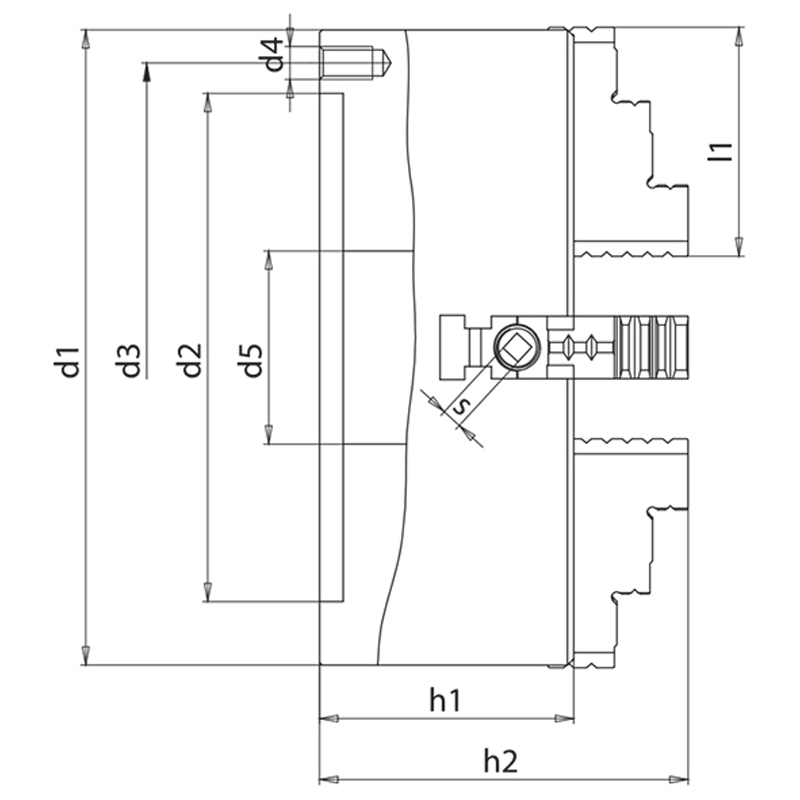

| 103ANS - 104ANS | ||
| Sipariş Kodu | 3 Ayak | 103ANS |
| 4 Ayak | 104ANS | |
| d1 | 100 | |
| d2H6 | 70 | |
| d3 | 83 | |
| d4 | 3xM8 | |
| d5 | 20 | |
| h1 | 68 | |
| h2 | 86 | |
| l1 | 56 | |
| t1 | 3 | |
| s | 4 | |
| Ağırlık | 4,2 | |
| 123ANS - 124ANS | ||
| Sipariş Kodu | 3 Ayak | 123ANS |
| 4 Ayak | 124ANS | |
| d1 | 125 | |
| d2H6 | 95 | |
| d3 | 108 | |
| d4 | 3xM8 | |
| d5 | 32 | |
| h1 | 76 | |
| h2 | 100 | |
| l1 | 56 | |
| t1 | 4 | |
| s | 4 | |
| Ağırlık | 5,6 | |
| 163ANS - 164ANS | ||
| Sipariş Kodu | 3 Ayak | 163ANS |
| 4 Ayak | 164ANS | |
| d1 | 160 | |
| d2H6 | 125 | |
| d3 | 140 | |
| d4 | 3xM10 | |
| d5 | 47 | |
| h1 | 85 | |
| h2 | 118 | |
| l1 | 69 | |
| t1 | 4 | |
| s | 5 | |
| Ağırlık | 10 | |
| 203ANS - 204ANS | ||
| Sipariş Kodu | 3 Ayak | 203ANS |
| 4 Ayak | 204ANS | |
| d1 | 200 | |
| d2H6 | 160 | |
| d3 | 176 | |
| d4 | 3xM10 | |
| d5 | 55 | |
| h1 | 97 | |
| h2 | 130 | |
| l1 | 85 | |
| t1 | 4 | |
| s | 5 | |
| Ağırlık | 18,7 | |
| 253ANS - 254ANS | ||
| Sipariş Kodu | 3 Ayak | 253ANS |
| 4 Ayak | 254ANS | |
| d1 | 250 | |
| d2H6 | 200 | |
| d3 | 224 | |
| d4 | 3xM12 | |
| d5 | 76 | |
| h1 | 105 | |
| h2 | 144 | |
| l1 | 90 | |
| t1 | 5 | |
| s | 8 | |
| Ağırlık | 30 | |
| 313ANS - 314ANS | ||
| Sipariş Kodu | 3 Ayak | 313ANS |
| 4 Ayak | 314ANS | |
| d1 | 315 | |
| d2H6 | 260 | |
| d3 | 286 | |
| d4 | 3xM16 | |
| d5 | 103 | |
| h1 | 118 | |
| h2 | 164 | |
| l1 | 125 | |
| t1 | 5 | |
| s | 9 | |
| Ağırlık | 52 | |
| 403ANS - 404ANS | ||
| Sipariş Kodu | 3 Ayak | 403ANS |
| 4 Ayak | 404ANS | |
| d1 | 400 | |
| d2H6 | 330 | |
| d3 | 362 | |
| d4 | 3xM16 | |
| d5 | 136 | |
| h1 | 124 | |
| h2 | 171 | |
| l1 | 130 | |
| t1 | 5 | |
| s | 9 | |
| Ağırlık | 69 | |

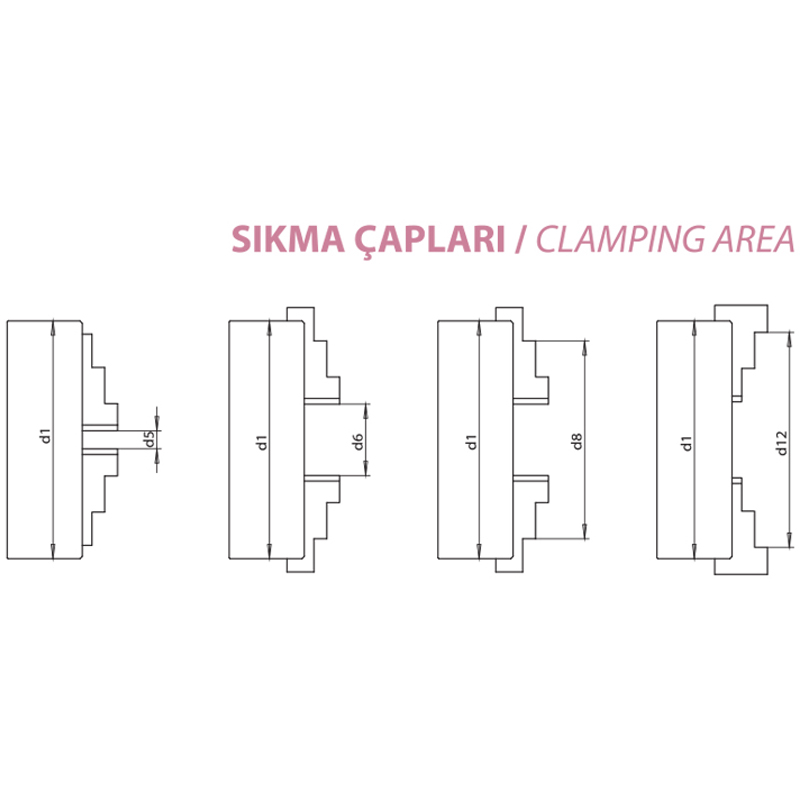

| ÖLÇÜLER | |
| d1 | 100 |
| 125 | |
| 160 | |
| 200 | |
| 250 | |
| 315 | |
| 400 | |
| d2 (min) | 4 |
| 5 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 20 | |
| d3 (max) | 27 |
| 44 | |
| 66 | |
| 86 | |
| 110 | |
| 145 | |
| 195 | |
| d4 (max) | 96 |
| 115 | |
| 160 | |
| 194 | |
| 235 | |
| 295 | |
| 360 | |
| d5 (min) | 102 |
| 122 | |
| 160 | |
| 200 | |
| 246 | |
| 305 | |
| 370 | |
